| Lieu d'origine: | LA CHINE |
| Nom de marque: | SANTO |
| Certification: | ISO, CE |
| Numéro de modèle: | MH, BMH, MHL, MDG |
| Quantité de commande min: | 1set |
|---|---|
| Prix: | USD2000-10000/set |
| Détails d'emballage: | Pièces électriques et autres emballées par la caisse de haute qualité de contreplaqué, les poutres e |
| Délai de livraison: | 15-30 jours ouvrables |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 5000set/year |
| Condition: | Nouveau | Garantie: | 12 mois |
|---|---|---|---|
| Envergure: | 7.5-35m | Service après-vente fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger, service des réparations appui d'in |
| Caractéristique: | Grue de portique | Taille de levage maximale: | 6m~30m |
| Moment de levage évalué: | Différent | Charge de levage maximale: | 1-20t, maximum supérieur à 32t |
| Nom de produit: | Grue moulue de pont roulant | Application: | atelier, entrepôt, usines, usine, entrepôt et ainsi de suite |
| Méthode de contrôle: | À télécommande sans fil, maîtrise des terrains, contrôle pendant | Capacité de chargement évaluée: | 1-20t |
| Couleur: | Jaune, rouge, ou comme requirments | Source d'énergie: | 3 phase 380V 50hz ou être adapté aux besoins du client |
| Alimentation d'énergie: | 220V~480V 50/60Hz | Caractéristique de grue: | Grue actionnée facile de pont à poutres, pont roulant de poutre simple, grue d'EOT, pont 7.5tons rou |
| Type: | Grue simple de pont à poutres de grue, pont roulant de poutre simple, pont roulant de 10 tonnes | Mécanisme de levage: | Grue électrique |
| Vitesse de levage: | 0~8m/min | Pièces électriques principales: | Chint, ou comme requirments Siemens, Schneider |
| Surligner: | Grue de portique simple de la poutre ZD141,20T une grue de portique de cadre,grue en pierre de granit de marbre de 5T 10T |
||

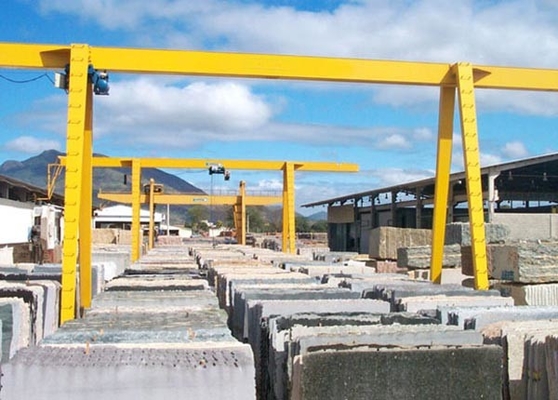

Une poutre simple de vue 5 tonnes 10 tonnes portique mobile Crane For Goods Yard, de marbre, pierre de 20 tonnes de granit
Description générale :
Cette grue est normalement assortie avec CD1/MD1 la grue, contrôle facile, coût bas. Appliqué dehors pour faire le chargement commun et le déchargement avec le treuil fort.

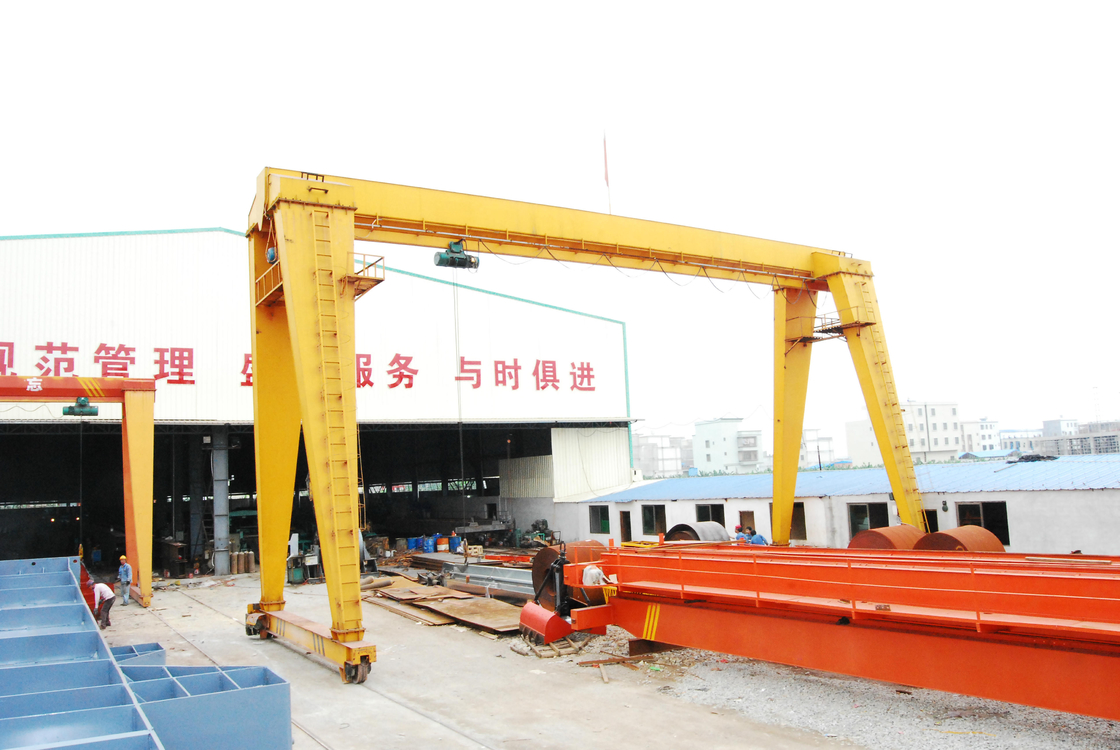

La grue de portique simple électrique de poutre avec le crochet est appliquée en longueur en dehors de l'entrepôt ou ferroviaire pour effectuer les travaux de levage et de déchargement communs, ce genre de grue se compose de pont, jambes de soutien, organe de déplacement de grue, équipement électrique, treuil de levage fort, le cadre adopte le mécanisme de soudure de type enfermé dans une boîte, des mécanismes de déplacement de grue sont actionnés dans la cabine de conducteur ou à télécommande, la puissance est assurée par le câble ou le fil de glissière.
· Caractéristique de sécurité :
Dispositif de protection de surcharge de poids, matériaux de bonne qualité tampon, commutateur de limite de déplacement de grue, fonction inférieure de protection de tension, système d'arrêt d'urgence, système de polyuréthane d'incidence de long temps de protection actuel de surcharge et ainsi de suite !
· Méthode de contrôle :
Ligne avec le bouton-poussoir ou à télécommande en suspens ou la cabine ou chacun des deux
· Conception et règles de construction :
Toutes les normes qui est exigée pour la grue est la norme chinoise
Paramètre technique standard
| Capacité | T | 3 | 5 | 10 | 16 | 20 | ||
| Envergure | m | 12,16,20,24,30 | ||||||
| Méthode opérationnelle | Ligne en suspens avec l'extérieur de /Cabin/ de bouton-poussoir | |||||||
| Vitesse | Levage |
m/min |
8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Déplacement de croix | 20 | 20 | 20 | 20 | 20 | |||
| Longtemps voyageant | La terre | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Moteur | Levage | Type /kw | ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Déplacement de croix | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.8×2 | ZDY121-4/0.8×2 | YZD-4/0.8×4 | |||
| Longtemps voyageant | La terre | ZDY21-4/0.8×2 ZDY21-4/1.5×2 |
YZY22-4/1.5×2 YZR132M2-6/3.7×2 |
YZR22-4/1.5×2 | YZR160M1-6/6.3×2 YZR160M2-6/8.5×2 |
YZR160M1-6/6.3×2 YZR160M2-6/8.5×2 |
||
| Cabine | ZDR100-4/1.5×2 ZDR112-4/2.1×2 |
YZR112L1-4/2.1×2 YZR160M1-6/2.1×2 |
YZR112L1-4/2.1×2 YZR160M2 |
YZR160M2-6/8.5×2 YZR160L2-6/11×2 |
YZR160M2-6/8.5×2 YZR160L2-6/11×2 |
|||
| Grue électrique | Modèle | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Taille de levage | m | 6,9 | ||||||
| Devoir fonctionnant | A3 | |||||||
| Alimentation d'énergie | C.A. de 380V 60HZ 3phase (selon votre demande) | |||||||
Portique simple Crane Series de poutre
Il y a deux le type structure des jambes principales de poutre et de soutien comme facultatif basé sur les repuirements des clients :
|

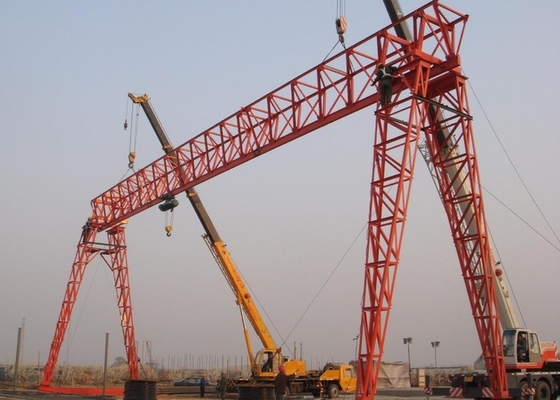

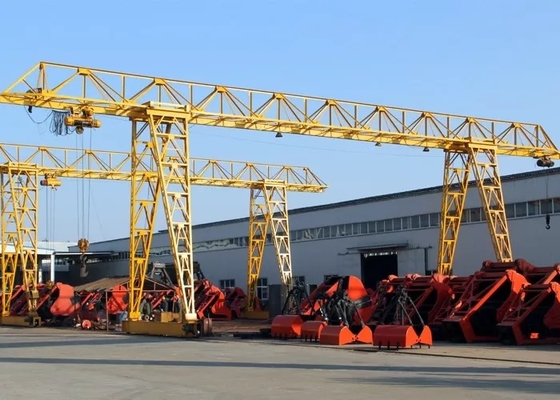

Type de botte |

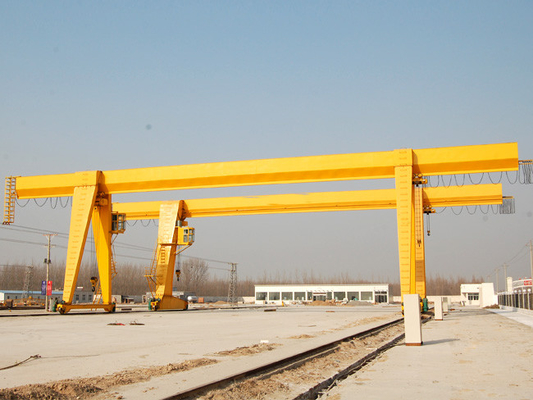

En forme de boîte |
||
|
Avantage : |
Avantage : |
||
|
Spécifications : |
Spécifications : |
Images détaillées
Préparation de surface
1) Toute la surface nue en acier sont mécaniquement traitées préalablement, chimiquement dégraissé.
2) sabler le traitement sur l'acier est disponible sur demande.
3) deux couches antirouille d'amorce de traitement préparatoire pour améliorer l'adhérence du revêtement émaillé au métal.
4) la peinture de finale la couleur est dépendent du client.
5) quatre manteaux est environ 30 micromètres et ils peuvent empêcher la corrosion de structure métallique effectivement.
Jambes principales de poutre et de soutien
Il y a deux le type structure de jambes principales de poutre et de soutien, le type de botte et d'en forme de boîte, et chaque conception a ses mérites relatifs comme mentionné ci-dessus.
effectivement.
Poutres et roues de plancher
1) Les poutres de plancher avec le système électrique de roues d'entraînement peuvent commander le plancher de grue fonctionnant ou voyageant le long des rails parallèles montés au sol.
2) les roues sont très de haute qualité et la conception résistante, l'acier 45# et le traitement thermique sont intentionnellement conçus pendant la longue, fiable durée de vie.
3) le type scellé incidences sont mudproof, antipoussière, et étanche, l'axe principal est anticorrosif.
4) la soudeuse de robot et la soudeuse de niveau supérieure font la soudure s'assurent le corps entier très fort et beau.
