| Lieu d'origine: | LA CHINE |
| Nom de marque: | SANTO |
| Certification: | ISO, CE |
| Numéro de modèle: | QDY, YZ, YZS, QL, QZ, QC |
| Quantité de commande min: | 1set |
|---|---|
| Prix: | USD10000-60000/set |
| Détails d'emballage: | Pièces électriques et autres emballées par la caisse de haute qualité de contreplaqué, les poutres e |
| Délai de livraison: | 45-55 jours ouvrables |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 4000set/year |
| Condition: | Nouveau | Garantie: | 12 mois |
|---|---|---|---|
| Envergure: | 7-38m | Service après-vente fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger, service des réparations appui d'in |
| Caractéristique: | Grue à pont roulant aérienne électrique | Taille de levage maximale: | 10m~35m |
| Moment de levage évalué: | Différent | Charge de levage maximale: | 320t |
| Application: | Usine en acier, levage de poche, moulant, fonderie | Méthode de contrôle: | À télécommande sans fil, maîtrise des terrains, contrôle pendant |
| Couleur: | Jaune, rouge, ou comme requirments | Source d'énergie: | 3 phase 380V 50hz ou être adapté aux besoins du client |
| Alimentation d'énergie: | 220V~480V 50/60Hz | Caractéristique de grue: | Pont roulant actionné facile de double poutre |
| Type: | Pont roulant de double poutre résistante, grue d'EOT | Mécanisme de levage: | Chariot ouvert à treuil |
| Vitesse de levage: | Norme ou comme condition | Pièces électriques principales: | Chint, ou comme requirments Siemens, Schneider |
| Surligner: | grue résistante à la chaleur d'aciérie de 31.5m,Grue d'aciérie de l'envergure 10.5m,Ponts roulants résistants de cabine |
||
Grue résistante à la chaleur d'aciérie, ponts roulants résistants pour les aciéries
Description de produit :
Avec une expérience étendue d'industrie et technologie spécialisée de grue, les grues faites sur commande de Santocrane peuvent répondre aux besoins de chaque aspect de la production d'acier et en métal et des industries de transformation. Nos grues faites sur commande peuvent être utilisées dans des conditions dures et peuvent travailler bien dans les environnements avec des hautes températures, des hauts niveaux de la poussière et la vibration élevée. Nous pouvons fournir la bonne solution de grue pour chaque application dans une aciérie. Par exemple, une grue de poche avec quatre poutres principales de grue peut manipuler la poche sans risque et efficacement. Des ponts roulants de double poutre sont utilisés pour la livraison interne des composants pour mouler (tel que des moules) et la livraison des bâtis pour plus ultérieure la transformation. Des grues semi-automatiques ou complètement automatiques peuvent être utilisées pour le stockage et les produits métalliques spéciaux tels que des bobines et des barres faites d'aluminium ou d'autres métaux.
Composition :
La grue se compose principalement de cinq parts : chariot principal, chariot auxiliaire, cadre de pont, mécanisme de déplacement de chariot, groupe de crochet et système de contrôle électrique. Le groupe de crochet est suspendu sur le chariot principal par le câble métallique, la distance entre les crochets bidisques est fixée, et la poche est soulevée. Les deux chariots peuvent être exploités séparément pour accomplir de diverses opérations de levage, et peuvent également être liés pour accomplir la poche se retournant, dumping de l'acier résiduel, et les opérations de rebut de scories. Le mécanisme de levage principal et auxiliaire adopte la régulation de tension de redresseur et le règlement de vitesse. Le mécanisme de déplacement du chariot et de la grue adopte le règlement de vitesse de conversion de fréquence, le rapport réglementaire de vitesse est 1h10, et le PLC est commandé.
Spécification technique :
1. Type pont roulant de QDY de double poutre d'aciérie
| Capacité de levage | T | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | 74/20 | |
| Envergure | m | 10.5-31.5 | |||||||
| Vitesse | Levage principal de crochet | m/min | 15,5 | 10,4 | 10,7 | 9,8 | 7,8 | 7,8 | 6,1 |
| Aux. Hook Lifting | 14,6 | 15,5 | 15,5 | 10,4 | 9,7 | ||||
| Déplacement du chariot | 37,2 | 43,8 | 44,6 | 44,6 | 42,4 | 39,3 | 33,8 | ||
| Déplacement de grue | 92.7/93.7 |
92.7/86.5 |
76/89 | 76/89 | 89/75.3 | 75/76.6 | 67,3 | ||
| Modèle opérationnel | Cabine | ||||||||
| Devoir fonctionnant | A7 | ||||||||
| Alimentation d'énergie |
C.A. triphasé 380V, 50Hz ou adapté aux besoins du client |
||||||||
2. type pont roulant de YZ YZS de double poutre d'aciérie
| Capacité de levage (t) | 200/50 | 225/65 | 240/80 | 280/65 | 320/80 | |
| Classe ouvrière | A7 | A7 | A7 | A7 | A7 | |
| Envergure (m) | 28 | 27 | 22 | 21 | 24,5 | |
| Taille de levage | Crochet principal | 26 | 32 | 25 | 24 | 28 |
| Crochet auxiliaire | 26 | 34 | 27 | 26 | 32 | |
| Vitesse | Crochet principal | 6 | 11 | 7 | 10 | 7,5 |
| Crochet auxiliaire | 10 | 11 | 9,6 | 12 | 10 | |
| Chariot principal | 41 | 41 | 35 | 30 | 29 | |
| Chariot auxiliaire | 38 | 39,5 | 38 | 39 | 39 | |
| Grue | 78 | 84 | 80 | 76 | 58 | |
| Dimensions (millimètres) | H | 6900 | 7000 | 7000 | 7600 | 7800 |
| H1 | 6000 | 5990 | 5650 | 6400 | 6500 | |
| H2 | 1650 | 1400 | 1350 | 1350 | 1500 | |
| B | 1700 | 17300 | 18500 | 19200 | 19500 | |
| B1 | 10000 | 10100 | 11250 | 12000 | 12500 | |
| B2 | 3200 | 3300 | 3800 | 3800 | 5000 | |
| Dimestion de limite (millimètres) | b | 450 | 450 | 450 | 500 | 500 |
| H3 | 6000 | 5800 | 5500 | 5900 | 6000 | |
| H4 | 1000 | 1000 | 1500 | 1500 | 1700 | |
| S1 | 2600 | 2500 | 2800 | 3200 | 3300 | |
| S2 | 3000 | 3000 | 3200 | 3500 | 3500 | |
| S3 | 2000 | 2200 | 2400 | 2400 | 2600 | |
| S4 | 1600 | 1600 | 2800 | 2800 | 3000 | |
| Charge de roue maximum (kN) | 530 | 550 | 545 | 595 | 650 | |
| La voie en acier a recommandé | QU120 | |||||
| Source d'énergie | C.A. triphasé 380V 50Hz | |||||

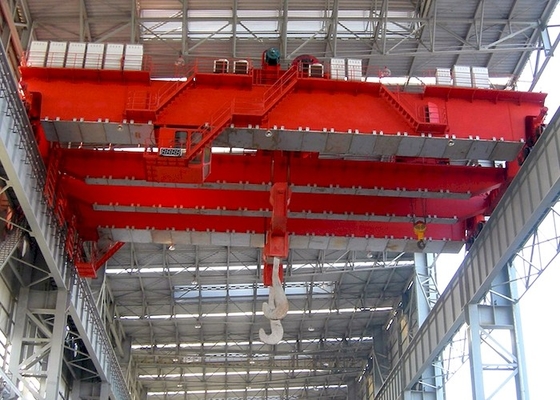

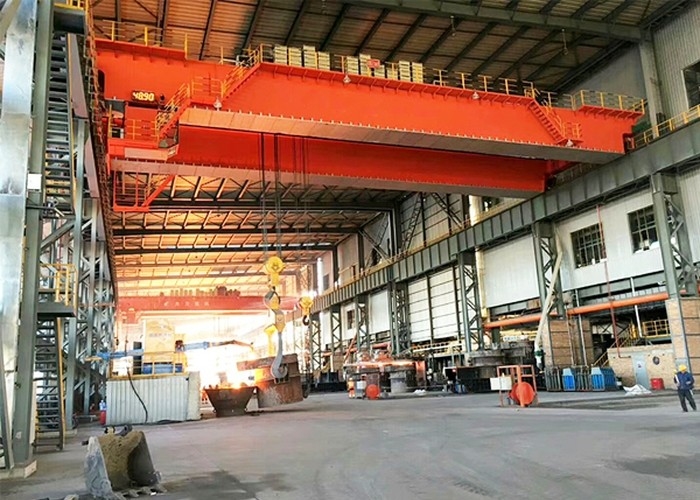

Crane Photos :
Regard en avant de votre bons enquête et espoir d'aider vos affaires fortes dans le futur proche !
