| Lieu d'origine: | LA CHINE |
| Nom de marque: | SANTO |
| Certification: | ISO, CE |
| Numéro de modèle: | MH, BMH, MHL, MDG |
| Quantité de commande min: | 1set |
|---|---|
| Prix: | USD2000-10000/set |
| Détails d'emballage: | Pièces électriques et autres emballées par la caisse de haute qualité de contreplaqué, les poutres e |
| Délai de livraison: | 15-30 jours ouvrables |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 5000set/year |
| Caractéristique: | Grue de portique | Condition: | Nouveau |
|---|---|---|---|
| Garantie: | 12 mois | Envergure: | 7.5-35m |
| Pièces électriques principales: | Chint, ou comme requirments Siemens, Schneider | Service après-vente fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger, service des réparations appui d'in |
| Taille de levage maximale: | 6m~30m | Moment de levage évalué: | Différent |
| Charge de levage maximale: | 1-20t, maximum supérieur à 32t | Nom de produit: | Grue moulue de pont roulant |
| Application: | atelier, entrepôt, usines, usine, entrepôt et ainsi de suite | Méthode de contrôle: | À télécommande sans fil, maîtrise des terrains, contrôle pendant |
| Capacité de chargement évaluée: | 1-20t | ||
| Mettre en évidence: | grue de portique simple de la poutre 16ton,Grue de portique simple de poutre de MH,grue de manipulation de matériel d'envergure de 7.5m |
||

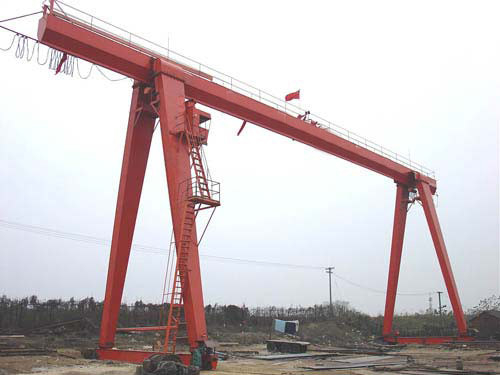

manipulation matérielle extérieure de Crane With Overhang For Outdoor de portique simple de la poutre 16ton
Description :
La grue de portique simple de poutre a les caractéristiques de la structure simple, installation facile, résistance légère et bonne de vent. La poutre principale est en grande partie structure en forme de boîte de rail de polarisation. Le type portail grue de grue électrique de grue et le CD, DM et ainsi de suite beaucoup de genres d'utilisations nécessaires de la grue électrique du modèle, sont une sorte le moyen et la grue de grue à échelle réduite qui a l'axe à déplacer, ce convient la capacité de levage 3t~32t, convient l'envergure est de 12~35 mètres, la température de conditions de travail - 20℃ à +40℃.
Les pièces détaillent de la grue de portique simple de poutre :
mécanisme 1.Lifting
- Grue électrique de poutre simple
- MDG L type : Grue montée latérale avec le crabe
charriot 2.Driven et poutre au sol d'extrémité
- Roue à flasque forgée
- Poutre en forme de boîte soudée rigide
- disposition compacte
3.Main Grider et jambes
- La poutre principale et 4 jambes sont en forme de boîte soudé
- Matériel : acier au carbone avec de haute qualité de Q235B ou de Q355B
- La poutre principale est reliée par des boulons de force.
- Joint de soudure examiné par le rayon de X ou l'examen ultrasonique ;
- Deflection≤1/800 conçu d'envergure
4.Control
- Contrôle de cabine
- Contrôle pendant
- Contrôle sans fil
pièces 5.Electrical
- Alimentation d'énergie de conducteur
- Tout le mouvement de grue sont indépendant et peuvent être courus simultanément.
- Degré IP55 de protection
- Les composants sont placés d'une manière amicale d'entretien, et la disposition entière fournit en bonne protection
- Des câbles de feston sont suspendus sur des selles de câble, fixes pour câbler des chariots, fonctionnant dans une C-voie galvanisée.
6.Painting
- protection contre la corrosion par le dérouillage par le grenaillage mécanique Sa2.5
- Première couche d'époxyde de revêtement 30 microns
- Deuxième couche d'époxyde de revêtement 30 microns
- Troisièmement couche du revêtement du polyuréthane 40 microns
- Épaisseur moyenne : environ 100 microns
- Couleur : Rouge ou orange selon des conditions
Caractéristiques de sécurité :
Dispositif de protection de surcharge de poids, matériaux de bonne qualité tampon, commutateur de limite de déplacement de grue, fonction inférieure de protection de tension, système d'arrêt d'urgence, système de polyuréthane d'incidence de long temps de protection actuel de surcharge et ainsi de suite !
Application :
Des caractéristiques simples de grue de portique de poutre de vente chaude est largement appliquées pour faire charger et décharger le travail dans extérieur. Tel
en tant que les actions matérielles secteur, l'usine de ciment, l'industrie de granit, l'industrie du bâtiment, et construction de l'industrie et ainsi de suite.
Spécification technique :
| Capacité | tonne | 3 | 5 | 10 | 16 | 20 | ||
| Envergure | m | 7, 10, 16,20,24,30, 35, 40 selon la condition | ||||||
| Méthode d'opération | Ligne en suspens avec l'extérieur de /Cabin/ de bouton-poussoir | |||||||
| Vitesse | Levage | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Déplacement de croix | 20 | 20 | 20 | 20 | 20 | |||
| Longtemps voyageant | La terre | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Moteur | Levage | Type /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Déplacement de croix | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Longtemps voyageant | La terre |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Grue électrique | Modèle | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Taille de levage | m | 6,9,12,18,24,30 | ||||||
| Devoir fonctionnant | A3 | |||||||
| Alimentation d'énergie | C.A. de 380V 50HZ 3phase (selon votre demande) | |||||||
Au sujet de nous :
Nous offrons une gamme complète de pièces de rechange/de composants /kits pour les grues et les machines de levage qui sont travaillées pour répondre aux besoins spécifiques de client.
Nos paquets de kit de grue fournissent le de haute qualité et l'opération fiable pour nos clients prévoient de Santo Cranes tandis que tous les pièces de rechange/composants /kits peuvent être conçus en fonction les détails de votre simple-poutre, de double-poutre, ou de grues de suspension.
Nous pouvons fournir :
- Chariots d'extrémité, camions d'extrémité et unités de voyage
- Grues : grue de corde, grue à chaînes
Approvisionnement puissance : barre omnibus de conducteur, rails de conduite, système de feston
Système contrôle : contrôle à télécommande et pendant par radio, contrôle de came, contrôle de manette
- Bloc de crochet, crochet
- La roue de grue, roue se réunissent
- Tambour de corde
- Outils de levage au-dessous de crochet : seau de grippage, aimant de levage
- poulie, bloc de poulie
Pour plus d'informations sur nos kits de grue, vous pouvez nous contacter en dessous de cette page.
