| Lieu d'origine: | LA CHINE |
| Nom de marque: | SANTO |
| Certification: | ISO, CE |
| Numéro de modèle: | MH, BMH, MHL, MDG |
| Quantité de commande min: | 1set |
|---|---|
| Prix: | USD2000-10000/set |
| Détails d'emballage: | Pièces électriques et autres emballées par la caisse de haute qualité de contreplaqué, les poutres e |
| Délai de livraison: | 15-30 jours ouvrables |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 5000set/year |
| CONDITION: | Nouveau | Garantie: | 12 mois |
|---|---|---|---|
| Envergure: | 7.5-35m | Le service après-vente a fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger, service des réparations appui d'in |
| caractéristique: | grue de portique | Max. Lifting Height: | 6m~30m |
| Moment de levage évalué: | Différent | Charge de levage maximale: | 1-20t, maximum supérieur à 32t |
| Nom de produit: | Grue moulue de pont roulant | APPLICATION: | atelier, entrepôt, usines, usine, entrepôt et ainsi de suite |
| Méthode de contrôle: | À télécommande sans fil, maîtrise des terrains, contrôle pendant | Capacité de chargement évaluée: | 1-20t |
| Couleur: | Jaune, rouge, ou comme requirments | Source d'énergie: | 3 phase 380V 50hz ou être adapté aux besoins du client |
| alimentation d'énergie: | 220V~480V 50/60Hz | Caractéristique de grue: | Grue actionnée facile de pont à poutres, pont roulant de poutre simple, grue d'EOT, pont 7.5tons rou |
| Type: | Grue simple de pont à poutres de grue, pont roulant de poutre simple, pont roulant de 10 tonnes | Mécanisme de levage: | Grue électrique |
| Vitesse de levage: | 0~8m/min | Pièces électriques principales: | Chint, ou comme requirments Siemens, Schneider |
| Surligner: | Grue de portique simple de poutre de l'envergure 35m,grue de portique de 50 tonnes IP55,Grue portaile du port IP55 extérieur |
||
Model adapté aux besoins du client 16 Ton Steel Launching Single Girder Goliath Gantry Crane de MH
Description :
La grue de portique est une grue de type pont en laquelle le pont est soutenu sur la voie moulue par les tangons des deux côtés. Structurellement, elle se compose d'un portique, d'un mécanisme courant de chariot, d'un chariot de levage et des pièces électriques. Quelques grues de portique ont seulement des tangons d'un côté, et l'autre côté est soutenu sur l'atelier ou le chevalet, qui s'appellent une grue de semi-portique. Le cadre supérieur de pont de la grue de portique (poutre principale y compris et poutre d'extrémité), les tangons, la poutre inférieure et d'autres pièces se composent. Afin d'augmenter la gamme fonctionnante de la grue, la poutre principale peut se prolonger au delà des tangons un ou aux deux côtés pour former un encorbellement. Un chariot de levage avec une potence peut également être utilisé pour augmenter la plage de fonctionnement de la grue par le lancement et la rotation de la potence.
Les pièces détaillent de la grue de portique simple de poutre :
1. Mécanisme de levage
- Grue électrique de poutre simple
- MDG L type : Grue montée latérale avec le crabe
2. charriot conduit et poutre au sol d'extrémité
- Roue à flasque forgée
- Poutre en forme de boîte soudée rigide
- disposition compacte
3. Grider principal et jambes
- La poutre principale et 4 jambes sont en forme de boîte soudé
- Matériel : acier au carbone avec de haute qualité de Q235B ou de Q355B
- La poutre principale est reliée par des boulons de force.
- Joint de soudure examiné par le rayon de X ou l'examen ultrasonique ;
- Deflection≤1/800 conçu d'envergure
4. contrôle
- Contrôle de cabine
- Contrôle pendant
- Contrôle sans fil
5. pièces électriques
- Alimentation d'énergie de conducteur
- Tout le mouvement de grue sont indépendant et peuvent être courus simultanément.
- Degré IP55 de protection
- Les composants sont placés d'une manière amicale d'entretien, et la disposition entière fournit en bonne protection
- Des câbles de feston sont suspendus sur des selles de câble, fixes pour câbler des chariots, fonctionnant dans une C-voie galvanisée.
6. peinture
- protection contre la corrosion par le dérouillage par le grenaillage mécanique Sa2.5
- Première couche d'époxyde de revêtement 30 microns
- Deuxième couche d'époxyde de revêtement 30 microns
- Troisième couche du revêtement du polyuréthane 40 microns
- Épaisseur moyenne : environ 100 microns
- Couleur : Rouge ou orange selon des conditions
Spécification technique :
| Capacité | tonne | 3 | 5 | 10 | 16 | 20 | ||
| Envergure | m | 7, 10, 16,20,24,30, 35, 40 selon la condition | ||||||
| Méthode d'opération | Ligne en suspens avec l'extérieur de /Cabin/ de bouton-poussoir | |||||||
| Vitesse | Levage | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Déplacement de croix | 20 | 20 | 20 | 20 | 20 | |||
| Longtemps voyageant | La terre | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Moteur | Levage | Type /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Déplacement de croix | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Longtemps voyageant | La terre |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Grue électrique | Modèle | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Taille de levage | m | 6,9,12,18,24,30 | ||||||
| Devoir fonctionnant | A3 | |||||||
| Alimentation d'énergie | C.A. de 380V 50HZ 3phase (selon votre demande) | |||||||
Caractéristiques de sécurité :
Dispositif de protection de surcharge de poids, matériaux de bonne qualité tampon, commutateur de limite de déplacement de grue, fonction inférieure de protection de tension, système d'arrêt d'urgence, système de polyuréthane d'incidence de long temps de protection actuel de surcharge et ainsi de suite !
Application :
Des caractéristiques simples de grue de portique de poutre de vente chaude est largement appliquées pour faire charger et décharger le travail dans extérieur. Tel
en tant que les actions matérielles secteur, l'usine de ciment, l'industrie de granit, l'industrie du bâtiment, et construction de l'industrie et ainsi de suite.

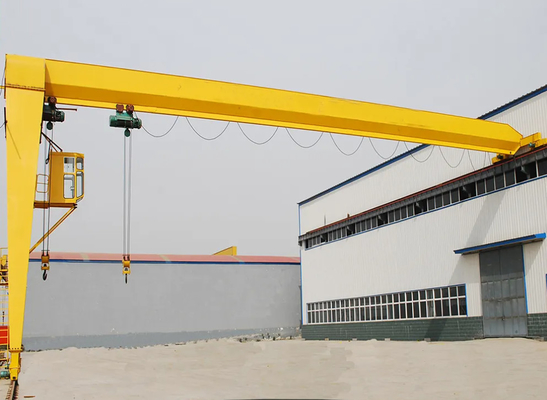

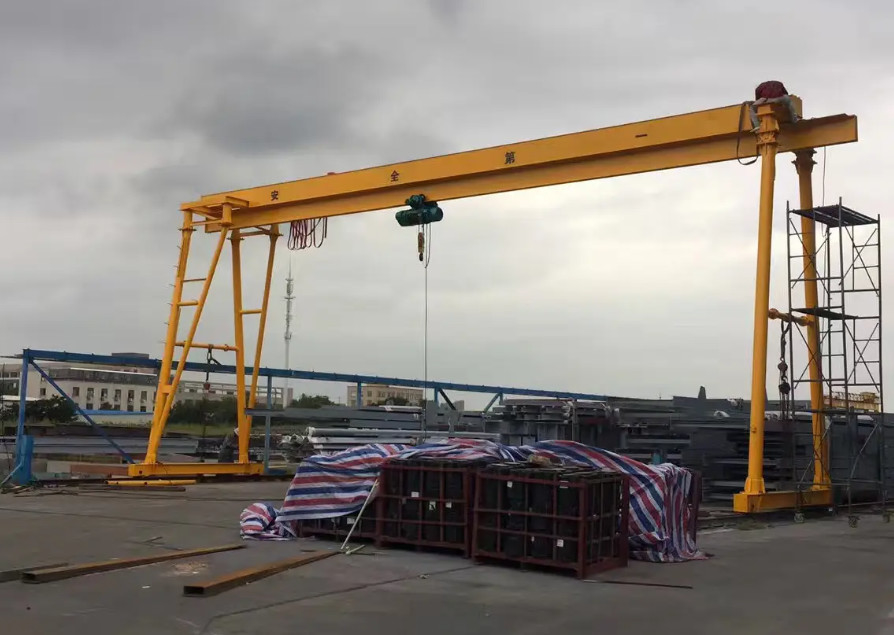

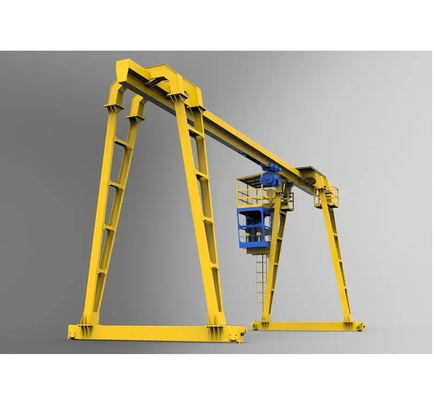

Crane Photos :
