| Lieu d'origine: | LA CHINE |
| Nom de marque: | SANTO |
| Certification: | ISO, CE |
| Numéro de modèle: | MH, BMH, MHL, MDG |
| Quantité de commande min: | 1set |
|---|---|
| Prix: | USD2000-10000/set |
| Détails d'emballage: | Pièces électriques et autres emballées par la caisse de haute qualité de contreplaqué, les poutres e |
| Délai de livraison: | 15-30 jours ouvrables |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 5000set/year |
| Condition: | Nouveau | Garantie: | 12 mois |
|---|---|---|---|
| Envergure: | 7.5-35m | Service après-vente fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger, service des réparations appui d'in |
| Caractéristique: | Grue de portique | Taille de levage maximale: | 6m~30m |
| Moment de levage évalué: | Différent | Charge de levage maximale: | 1-20t, maximum supérieur à 32t |
| Nom de produit: | Grue moulue de pont roulant | Application: | atelier, entrepôt, usines, usine, entrepôt et ainsi de suite |
| Méthode de contrôle: | À télécommande sans fil, maîtrise des terrains, contrôle pendant | Capacité de chargement évaluée: | 1-20t |
| Couleur: | Jaune, rouge, ou comme requirments | Source d'énergie: | 3 phase 380V 50hz ou être adapté aux besoins du client |
| Alimentation d'énergie: | 220V~480V 50/60Hz | Caractéristique de grue: | Grue actionnée facile de pont à poutres, pont roulant de poutre simple, grue d'EOT, pont 7.5tons rou |
| Type: | Grue simple de pont à poutres de grue, pont roulant de poutre simple, pont roulant de 10 tonnes | Mécanisme de levage: | Grue électrique |
| Vitesse de levage: | 0~8m/min | Pièces électriques principales: | Chint, ou comme requirments Siemens, Schneider |
| Surligner: | grue de portique portaile de la grue 20t électrique,grue de portique d'entrepôt avec le crochet,Entrepose la grue de portique 1t aérienne |
||

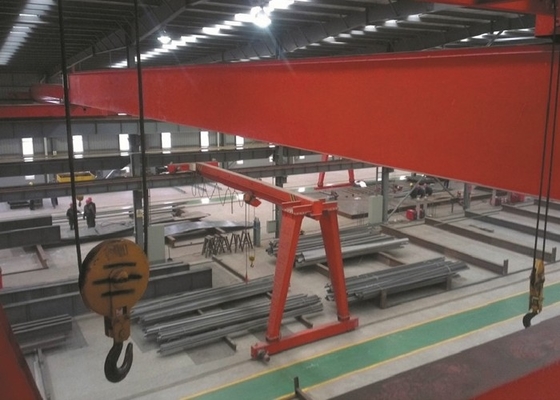

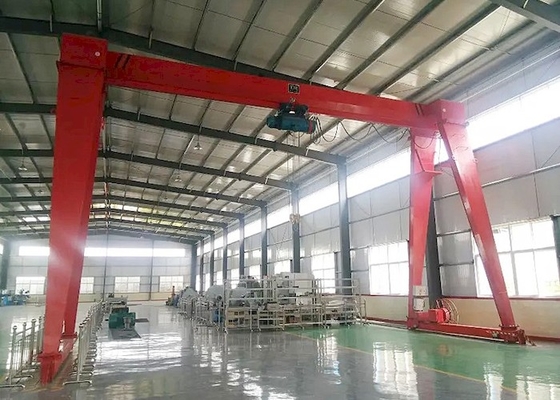

1 - portique simple Crane With Hook For Warehouse de poutre de la grue 20t électrique
Description :
Une grue de portique est une variante d'un pont roulant. Elle est principalement employée pour le chargement et le déchargement des yards de cargaison, des parcs à bestiaux et des cargaisons extérieurs en vrac. Les grues de portique ont les caractéristiques de l'utilisation de site élevée, de la plage étendue de fonctionnement, de l'adaptabilité large et de la polyvalence forte, et sont très utilisées dans les yards gauches de cargaison.
Sa construction métallique est comme un cadre en forme de porte, et deux pieds sont installés sous la poutre principale de rapport, qui peut marcher directement sur la voie au sol, et les deux extrémités de la poutre principale peuvent avoir des encorbellements de tangon.
Les pièces détaillent de la grue de portique simple de poutre :
mécanisme 1.Lifting
- Grue électrique de poutre simple
- MDG L type : Grue montée latérale avec le crabe
charriot 2.Driven et poutre au sol d'extrémité
- Roue à flasque forgée
- Poutre en forme de boîte soudée rigide
- disposition compacte
3.Main Grider et jambes
- La poutre principale et 4 jambes sont en forme de boîte soudé
- Matériel : acier au carbone avec de haute qualité de Q235B ou de Q355B
- La poutre principale est reliée par des boulons de force.
- Joint de soudure examiné par le rayon de X ou l'examen ultrasonique ;
- Deflection≤1/800 conçu d'envergure
4.Control
- Contrôle de cabine
- Contrôle pendant
- Contrôle sans fil
pièces 5.Electrical
- Alimentation d'énergie de conducteur
- Tout le mouvement de grue sont indépendant et peuvent être courus simultanément.
- Degré IP55 de protection
- Les composants sont placés d'une manière amicale d'entretien, et la disposition entière fournit en bonne protection
- Des câbles de feston sont suspendus sur des selles de câble, fixes pour câbler des chariots, fonctionnant dans une C-voie galvanisée.
6.Painting
- protection contre la corrosion par le dérouillage par le grenaillage mécanique Sa2.5
- Première couche d'époxyde de revêtement 30 microns
- Deuxième couche d'époxyde de revêtement 30 microns
- Troisièmement couche du revêtement du polyuréthane 40 microns
- Épaisseur moyenne : environ 100 microns
- Couleur : Rouge ou orange selon des conditions
Spécification technique :
| Capacité | tonne | 3 | 5 | 10 | 16 | 20 | ||
| Envergure | m | 7, 10, 16,20,24,30, 35, 40 selon la condition | ||||||
| Méthode d'opération | Ligne en suspens avec l'extérieur de /Cabin/ de bouton-poussoir | |||||||
| Vitesse | Levage | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Déplacement de croix | 20 | 20 | 20 | 20 | 20 | |||
| Longtemps voyageant | La terre | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Moteur | Levage | Type /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Déplacement de croix | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Longtemps voyageant | La terre |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Grue électrique | Modèle | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Taille de levage | m | 6,9,12,18,24,30 | ||||||
| Devoir fonctionnant | A3 | |||||||
| Alimentation d'énergie | C.A. de 380V 50HZ 3phase (selon votre demande) | |||||||
Application :
Des caractéristiques simples de grue de portique de poutre de vente chaude est largement appliquées pour faire charger et décharger le travail dans extérieur. Tel
en tant que les actions matérielles secteur, l'usine de ciment, l'industrie de granit, l'industrie du bâtiment, et construction de l'industrie et ainsi de suite.
Au sujet de nous :
Pendant plus de 35 années, Santo Cranes avait fourni les solutions fiables aux clients autour du monde. En tant qu'un des fabricants principaux mondiaux de la grue, nous offrons une gamme des produits et des solutions technologique-avancés et classe meilleure pour tous vos besoins industriels d'écoulement et de levage de la matière.
