Portique électrique résistant Crane For Construction de la grue 3T-32T de vent

Industrie simple de Crane With Hook For Construction de portique de poutre de grue électrique

Description :

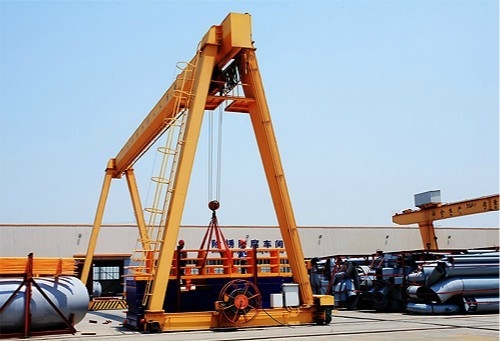

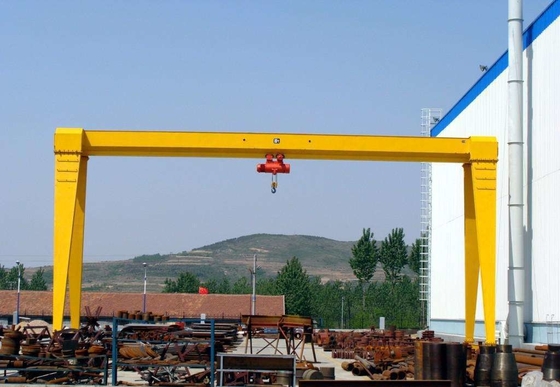

La grue de portique simple de poutre a les caractéristiques de la structure simple, installation facile, résistance légère et bonne de vent. La poutre principale est en grande partie structure en forme de boîte de rail de polarisation. Le type portail grue de grue électrique de grue et le CD, DM et ainsi de suite beaucoup de genres d'utilisations nécessaires de la grue électrique du modèle, sont une sorte le moyen et la grue de grue à échelle réduite qui a l'axe à déplacer, ce convient la capacité de levage 3t~32t, convient l'envergure est de 12~35 mètres, la température de conditions de travail - 20℃ à +40℃.

Caractéristiques de sécurité :

Dispositif de protection de surcharge de poids, matériaux de bonne qualité tampon, commutateur de limite de déplacement de grue, fonction inférieure de protection de tension, système d'arrêt d'urgence, système de polyuréthane d'incidence de long temps de protection actuel de surcharge et ainsi de suite !

Spécification technique :

1. Mécanisme de levage
- Grue électrique de poutre simple
- MDG L type : Grue montée latérale avec le crabe
2. charriot conduit et poutre au sol d'extrémité
- Roue à flasque forgée
- Poutre en forme de boîte soudée rigide
- disposition compacte

3. Grider principal et jambes
- La poutre principale et 4 jambes sont en forme de boîte soudé
- Matériel : acier au carbone avec de haute qualité de Q235B ou de Q355B
- La poutre principale est reliée par des boulons de force.
- Joint de soudure examiné par le rayon de X ou l'examen ultrasonique ;
- Deflection≤1/800 conçu d'envergure
4. contrôle
- Contrôle de cabine
- Contrôle pendant
- Contrôle sans fil
5. pièces électriques
- Alimentation d'énergie de conducteur
- Tout le mouvement de grue sont indépendant et peuvent être courus simultanément.
- Degré IP55 de protection
- Les composants sont placés d'une manière amicale d'entretien, et la disposition entière fournit en bonne protection
- Des câbles de feston sont suspendus sur des selles de câble, fixes pour câbler des chariots, fonctionnant dans une C-voie galvanisée.
6. peinture
- protection contre la corrosion par le dérouillage par le grenaillage mécanique Sa2.5
- Première couche d'époxyde de revêtement 30 microns
- Deuxième couche d'époxyde de revêtement 30 microns
- Troisième couche du revêtement du polyuréthane 40 microns
- Épaisseur moyenne : environ 100 microns
- Couleur : Rouge ou orange selon des conditions

Comment choisir :

1. Sélection de grue de portique
Conformez-vous aux règlements appropriés de GB/T14406-1993 et de GB5905-86 pour les grues de portique générales.
Dans des circonstances normales, la capacité de levage est moins que 50t, l'envergure est moins de 35m, et il n'y a aucune condition spéciale pour l'usage, le type simple de poutre principale devrait être choisi. Si la largeur de la jambe de portique est exigée pour être grande, la vitesse fonctionnante est haute, ou les morceaux lourds et longs sont souvent soulevés, la grue de portique de double-poutre devraient être choisis.

2. Envergure et longueur en porte-à-faux
L'envergure de la grue de portique est un facteur important affectant la qualité de la grue elle-même. Dans la sélection, l'envergure devrait être réduite au minimum sous les lieux de remplir les conditions d'utilisation d'équipement et de répondre aux normes de série d'envergure.

3. Le principe de déterminer l'empattement
(a) il peut répondre aux exigences de stabilité du portique le long de la direction de la voie de grue ;
(b) les dimensions hors-tout des marchandises devraient pouvoir passer sans à-coup par le cadre en acier plat des tangons ;
(c) note que l'empattement B est proportionnel à l'envergure S. Généralement, l'empattement B= (1/4-1/6) S.

4. La taille d'espacement de grue de portique est déterminée
Pendant le travail, il devrait y avoir un espace entre les dimensions externes de la grue de portique et le passage des marchandises et des véhicules de transport dans la cour pour faciliter charger et décharger des opérations. En chargeant et en déchargeant dans l'envergure, le véhicule de transport général devrait garder une distance de plus de 0.7m de la jambe de porte. Quand l'écarteur ne fonctionne pas, il ne devrait pas y a une distance de plus de 0.5m du véhicule de transport, et quand les marchandises traversent les jambes de porte, il devrait y a une distance de plus de 0.5m.
