| Lieu d'origine: | LA CHINE |
| Nom de marque: | SANTO |
| Certification: | ISO, CE |
| Numéro de modèle: | MG |
| Quantité de commande min: | 1set |
|---|---|
| Prix: | USD6000-40000/set |
| Détails d'emballage: | Pièces électriques et autres emballées par la caisse de haute qualité de contreplaqué, les poutres e |
| Délai de livraison: | 35-45 jours ouvrables |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 5000set/year |
| Condition: | Nouveau | Garantie: | 12 mois |
|---|---|---|---|
| Envergure: | 7-35m | Service après-vente fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger, service des réparations appui d'in |
| Caractéristique: | Grue de portique | Taille de levage maximale: | 6m~30m |
| Moment de levage évalué: | Différent | Charge de levage maximale: | 800t |
| Nom de produit: | Grue de portique sur rail | Application: | atelier, entrepôt, usines, usine, entrepôt et ainsi de suite |
| Méthode de contrôle: | À télécommande sans fil, maîtrise des terrains, contrôle pendant | Capacité de chargement évaluée: | 1-800t |
| Couleur: | Jaune, rouge, ou comme requirments | Source d'énergie: | 3 phase 380V 50hz ou être adapté aux besoins du client |
| Alimentation d'énergie: | 220V~480V 50/60Hz | Caractéristique de grue: | Grue de portique actionnée facile, grue portaile, Goliath Crane |
| Type: | Double grue de portique résistante de poutre | Mécanisme de levage: | Chariot ouvert à treuil |
| Vitesse de levage: | Norme ou comme condition | Pièces électriques principales: | Chint, ou comme requirments Siemens, Schneider |
| Surligner: | Double grue de portique de poutre 5.9m/Min,grue de portique de poutre du double 16/3.2T,11.3m/Min Electric Gantry Crane |
||
Double certification électrique résistante de la CE de grue de portique de poutre
Description générale :
La grue de portique est une grue de type pont en laquelle le pont est soutenu sur la voie moulue par les tangons des deux côtés. En structure, elle se compose du portique, du mécanisme courant de chariot, du chariot de levage et des pièces électriques. Quelques grues de portique ont seulement des tangons d'un côté, et l'autre côté est soutenu sur le bâtiment ou le chevalet d'usine, qui s'appellent une grue de semi-portique. Le cadre supérieur de pont de la grue de portique (poutre principale y compris et poutre d'extrémité), des tangons, des poutres inférieures et d'autres pièces. Afin d'augmenter la gamme fonctionnante de la grue, la poutre principale peut se prolonger au delà des tangons un ou aux deux côtés pour former un encorbellement. Un chariot de levage avec une potence peut également être utilisé, et la plage de fonctionnement de la grue peut être augmentée par le tangage et la rotation de la potence.
La double grue de portique de poutre avec le crochet est appliquée en longueur en dehors de l'entrepôt ou ferroviaire pour effectuer les travaux de levage et de déchargement communs.
Ce genre de grue se compose de pont, de jambes de soutien, de mécanisme de déplacement de grue, de chariot avec le treuil de levage fort, d'équipement électrique et de système de contrôle.
En tant que sa conception résistante, il peut être très utilisé dans toutes sortes de champ industriel. En tant que sa conception résistante, il peut être très utilisé dans toutes sortes de champ industriel.
Avantages de double grue de portique de poutre :
Paramètres techniques :
| Capacité (tonne) | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | ||
| Envergure (m) | 18, 22, 24, 26, 30, 35 | |||||||
| Taille de levage (m) | 10, 11, 12 | |||||||
| Classe ouvrière | A5 | |||||||
| Manière de contrôle | Contrôle de cabine ou à télécommande | |||||||
| Source d'énergie | 380V 50HZ 3phase (pourrait le fournir en tant que vôtre) | |||||||
| Mécanisme de levage de chariot | ||||||||
|
Vitesse de levage (m/min) |
Crochet principal | 11,3 | 8,5 | 7,9 | 7,2 | 7,5 | 5,9 | |
| Crochet auxiliaire | - | - | 14,6 | 15,4 | 15,4 | 10,4 | ||
| Mécanisme de déplacement de chariot | ||||||||
| Vitesse de déplacement (m/min) | 37,3 | 35,6 | 36,6 | 36,6 | 37 | 36 | ||
| Mécanisme de déplacement de grue | ||||||||
| Vitesse de déplacement (m/min) | 37,3 | 39,7 | 37,3 | 39,7 | 39,4 | 38,5 | ||
| Puissance de moteur (kilowatts) | 40.8-51.8 | 41.5-52.8 | 80-77 | 84-81 | 99.3-117.3 | 126,5 | ||
| Voie ferroviaire recommandée | 43kg/m | 43kg/m ou QU70 | ||||||
Structure de poutre principale :
1. Poutre de botte
La forme structurelle soudée par l'acier ou la Je-poutre d'angle a les avantages de la résistance de coût bas, légère et bonne de vent. Cependant, en raison de le grand nombre de points de soudure et des défauts de la botte lui-même, la poutre de botte a également les inconvénients du grand débattement, de la basse rigidité, de la fiabilité relativement basse, et de l'inspection fréquente des points de soudure. Il convient aux lieu de rendez-vous avec de basses exigences de sécurité et petite capacité de levage.
2. Poutre en tôle
La plaque d'acier est soudée dans une structure en forme de boîte, qui a les caractéristiques de la sécurité élevée et de la rigidité élevée. Généralement utilisé pour le grand tonnage et les grues de portique superbes de tonnage. La poutre en tôle a également les inconvénients du coût élevé, du l'auto-poids lourd et de la résistance pauvre de vent.
Comment choisir :
1. Sélection de grue de portique
2. Envergure et longueur en porte-à-faux
3. Le principe de déterminer l'empattement
4. La taille d'espacement de grue de portique est déterminée

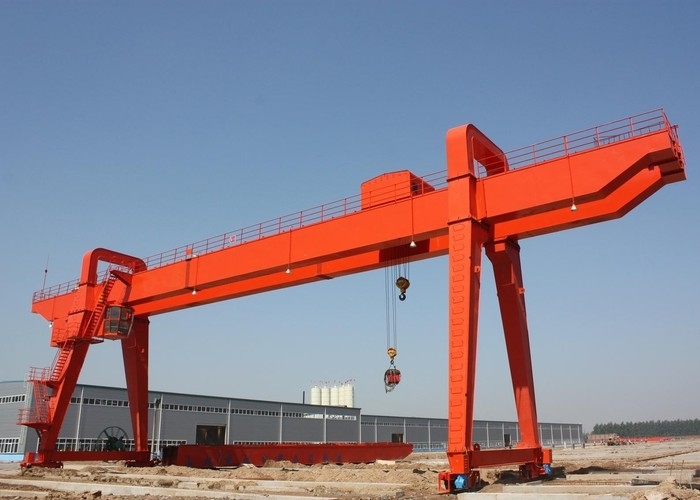

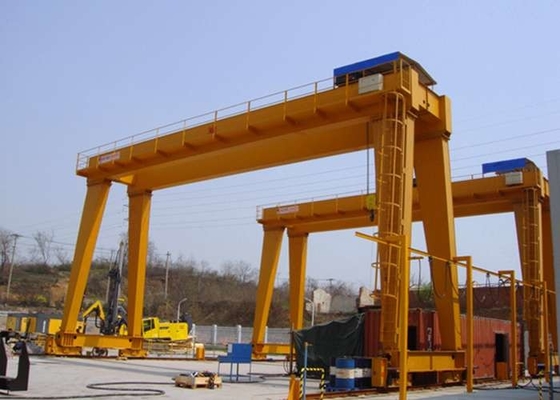

Double portique Crane Details de poutre :
