Grue stable de poutre en tôle de la grue de portique de poutre de double d'OIN A3-A8 GB5905 GB/T14406

Bon portique Crane Strong Bearing Capacity de poutre de double de stabilité

Description :

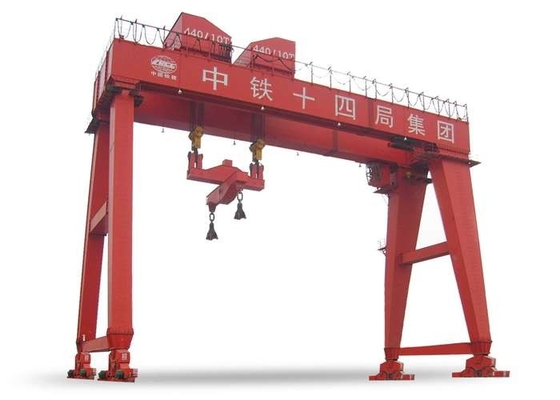

La double grue de portique principale de poutre a la portance forte, la grande envergure, la bonne stabilité globale et beaucoup de variétés, mais sa propre qualité est plus grande que celle de la grue de portique principale simple de poutre avec la même capacité de levage, et le coût est également plus haut. Selon la structure de la poutre principale, il peut être divisé en deux formes : poutre et botte à caissons. Généralement, une structure en forme de boîte est employée.

Structure de poutre principale :

1. Poutre de botte
La forme structurelle soudée par l'acier ou la Je-poutre d'angle a les avantages de la résistance de coût bas, légère et bonne de vent. Cependant, en raison de le grand nombre de points de soudure et des défauts de la botte lui-même, la poutre de botte a également les inconvénients du grand débattement, de la basse rigidité, de la fiabilité relativement basse, et de l'inspection fréquente des points de soudure. Il convient aux lieu de rendez-vous avec de basses exigences de sécurité et petite capacité de levage.

2. Poutre en tôle
La plaque d'acier est soudée dans une structure en forme de boîte, qui a les caractéristiques de la sécurité élevée et de la rigidité élevée. Généralement utilisé pour le grand tonnage et les grues de portique superbes de tonnage. La poutre en tôle a également les inconvénients du coût élevé, du l'auto-poids lourd et de la résistance pauvre de vent.

Comment choisir :

1. Sélection de grue de portique
Conformez-vous aux règlements appropriés de GB/T14406-1993 et de GB5905-86 pour les grues de portique générales.
Dans des circonstances normales, la capacité de levage est moins que 50t, l'envergure est moins de 35m, et il n'y a aucune condition spéciale pour l'usage, le type simple de poutre principale devrait être choisi. Si la largeur de la jambe de portique est exigée pour être grande, la vitesse fonctionnante est haute, ou les morceaux lourds et longs sont souvent soulevés, la grue de portique de double-poutre devraient être choisis.

2. Envergure et longueur en porte-à-faux
L'envergure de la grue de portique est un facteur important affectant la qualité de la grue elle-même. Dans la sélection, l'envergure devrait être réduite au minimum sous les lieux de remplir les conditions d'utilisation d'équipement et de répondre aux normes de série d'envergure.

3. Le principe de déterminer l'empattement
(a) il peut répondre aux exigences de stabilité du portique le long de la direction de la voie de grue ;
(b) les dimensions hors-tout des marchandises devraient pouvoir passer sans à-coup par le cadre en acier plat des tangons ;
(c) note que l'empattement B est proportionnel à l'envergure S. Généralement, l'empattement B= (1/4-1/6) S.

4. La taille d'espacement de grue de portique est déterminée
Pendant le travail, il devrait y avoir un espace entre les dimensions externes de la grue de portique et le passage des marchandises et des véhicules de transport dans la cour pour faciliter charger et décharger des opérations. En chargeant et en déchargeant dans l'envergure, le véhicule de transport général devrait garder une distance de plus de 0.7m de la jambe de porte. Quand l'écarteur ne fonctionne pas, il ne devrait pas y a une distance de plus de 0.5m du véhicule de transport, et quand les marchandises traversent les jambes de porte, il devrait y a une distance de plus de 0.5m.

Application :

La double grue de portique de poutre est principalement utilisée en acier, Forest Products, intermodal, biomasse/granule, entrepôt concret, gare, yard et chantier naval courant, et beaucoup d'autres industries.
