Type portique de déplacement Crane Single Girder Pendant Control de botte de grue électrique

Type à contrôle de ligne pendant simple grue de botte de poutre ou de poutre de portique de déplacement de grue électrique

Description :

La grue de portique est une grue de type pont en laquelle le pont est soutenu sur la voie moulue par les tangons des deux côtés. En structure, elle se compose du portique, du mécanisme courant de chariot, du chariot de levage et des pièces électriques. Quelques grues de portique ont seulement des tangons d'un côté, et l'autre côté est soutenu sur le bâtiment ou le chevalet d'usine, qui s'appellent une grue de semi-portique. Le cadre supérieur de pont de la grue de portique (poutre principale y compris et poutre d'extrémité), des tangons, des poutres inférieures et d'autres pièces. Afin d'augmenter la gamme fonctionnante de la grue, la poutre principale peut se prolonger au delà des tangons un ou aux deux côtés pour former un encorbellement. Un chariot de levage avec une potence peut également être utilisé pour augmenter la plage de fonctionnement de la grue par le lancement et la rotation de la potence.

Spécification technique :

Comment choisir :

1. Sélection de grue de portique
Conformez-vous aux règlements appropriés de GB/T14406-1993 et de GB5905-86 pour les grues de portique générales.
Dans des circonstances normales, la capacité de levage est moins que 50t, l'envergure est moins de 35m, et il n'y a aucune condition spéciale pour l'usage, le type simple de poutre principale devrait être choisi. Si la largeur de la jambe de portique est exigée pour être grande, la vitesse fonctionnante est haute, ou les morceaux lourds et longs sont souvent soulevés, la grue de portique de double-poutre devraient être choisis.

2. Envergure et longueur en porte-à-faux
L'envergure de la grue de portique est un facteur important affectant la qualité de la grue elle-même. Dans la sélection, l'envergure devrait être réduite au minimum sous les lieux de remplir les conditions d'utilisation d'équipement et de répondre aux normes de série d'envergure.

3. Le principe de déterminer l'empattement
(a) il peut répondre aux exigences de stabilité du portique le long de la direction de la voie de grue ;
(b) les dimensions hors-tout des marchandises devraient pouvoir passer sans à-coup par le cadre en acier plat des tangons ;
(c) note que l'empattement B est proportionnel à l'envergure S. Généralement, l'empattement B= (1/4-1/6) S.

4. la taille d'espacement de grue de portique est déterminée
Pendant le travail, il devrait y avoir un espace entre les dimensions externes de la grue de portique et le passage des marchandises et des véhicules de transport dans la cour pour faciliter charger et décharger des opérations. En chargeant et en déchargeant dans l'envergure, le véhicule de transport général devrait garder une distance de plus de 0.7m de la jambe de porte. Quand l'écarteur ne fonctionne pas, il ne devrait pas y a une distance de plus de 0.5m du véhicule de transport, et quand les marchandises traversent les jambes de porte, il devrait y a une distance de plus de 0.5m.

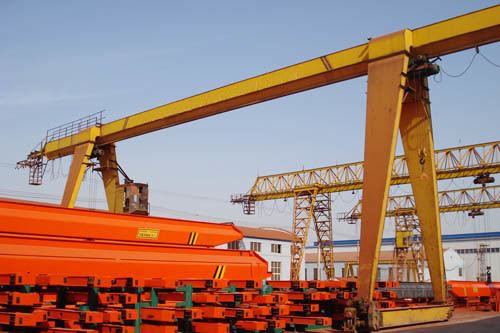

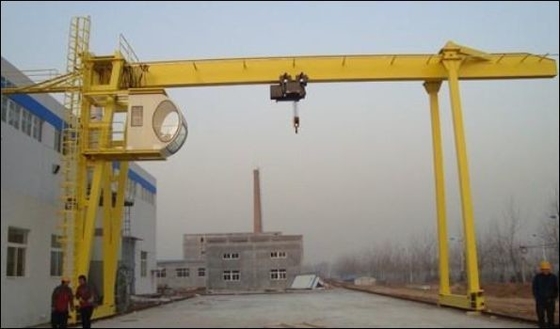

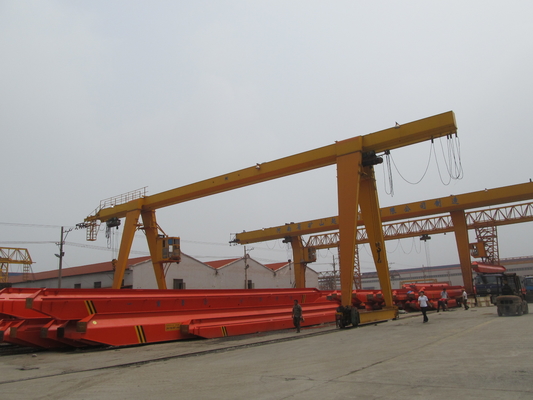

Crane Photos :
