| Lieu d'origine: | Chine |
| Nom de marque: | SANTO |
| Certification: | ISO, CE |
| Numéro de modèle: | MH, BMH, MHL, MDG |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | USD2000-10000/set |
| Détails d'emballage: | Pièces électriques et autres emballées par la caisse de haute qualité de contreplaqué, les poutres e |
| Délai de livraison: | 15-30 jours ouvrables |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 5000ENSEMBLE/AN |
| Condition: | Nouveau | garantie: | 12 mois |
|---|---|---|---|
| Envergure: | 7.5-35m | Service après-vente assuré: | Ingénieurs disponibles pour entretenir les machines à l'étranger,Installation sur le terrain, mise e |
| Caractéristique: | Grue portique | Max. hauteur de levage: | 6m~30m |
| Moment de levage nominal: | Différent | Max. charge de levage: | 1-20 t, max jusqu'à 32 t |
| Nom du produit: | Grue moulue de pont roulant | Application: | atelier, entrepôt, usines, usine, entrepôt et ainsi de suite |
| Methode de CONTROLE: | Télécommande sans fil, commande au sol, commande pendante | Capacité de charge nominale: | 1-20 t |
| Couleur: | Jaune, rouge ou selon les exigences | Source d'énergie: | 3 Phase 380V 50hz ou être personnalisé |
| Source de courant: | 220V~480V 50/60Hz | Fonction de grue: | Pont roulant à poutres faciles à utiliser, pont roulant monopoutre, grue EOT, pont roulant de 7,5 to |
| Taper: | Pont roulant monopoutre de levage, pont roulant monopoutre, pont roulant de 10 tonnes | Mécanisme de levage: | Palan électrique |
| Vitesse de levage: | 0~8m/min | Principaux composants électriques: | Chint, ou comme exigences Siemens, Schneider |
| Surligner: | Grue de portique simple de cadre de la poutre A,grue de portique de cadre de 8m/min A,10 Ton Single Girder Gantry Crane |
||
Description générale :
La grue de portique est une grue de type pont en laquelle le pont est soutenu sur la voie moulue par les tangons des deux côtés. Structurellement, elle se compose d'un portique, d'un mécanisme courant de chariot, d'un chariot de levage et des pièces électriques. Quelques grues de portique ont seulement des tangons d'un côté, et l'autre côté est soutenu sur l'atelier ou le chevalet, qui s'appellent une grue de semi-portique. Le cadre supérieur de pont de la grue de portique (poutre principale y compris et poutre d'extrémité), les tangons, la poutre inférieure et d'autres pièces se composent. Afin d'augmenter la gamme fonctionnante de la grue, la poutre principale peut se prolonger au delà des tangons un ou aux deux côtés pour former un encorbellement. Un chariot de levage avec une potence peut également être utilisé pour augmenter la plage de fonctionnement de la grue par le lancement et la rotation de la potence.
Poutres et roues de plancher :
1) Les poutres de plancher avec le système électrique de roues d'entraînement peuvent commander le plancher de grue fonctionnant ou voyageant le long des rails parallèles montés au sol.
2) les roues sont très de haute qualité et la conception résistante, l'acier 45# et le traitement thermique sont intentionnellement conçus pendant la longue, fiable durée de vie.
3) le type scellé incidences sont mudproof, antipoussière, et étanche, l'axe principal est anticorrosif.
4) la soudeuse de robot et la soudeuse de niveau supérieure font la soudure s'assurent le corps entier très fort et beau.
Paramètre technique standard :
| Capacité | T | 3 | 5 | 10 | 16 | 20 | ||
| Envergure | m | 12,16,20,24,30 | ||||||
| Méthode opérationnelle | Ligne en suspens avec l'extérieur de /Cabin/ de bouton-poussoir | |||||||
| Vitesse | Levage |
m/min |
8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Déplacement de croix | 20 | 20 | 20 | 20 | 20 | |||
| Longtemps voyageant | La terre | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Moteur | Levage | Type /kw | ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Déplacement de croix | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.8×2 | ZDY121-4/0.8×2 | YZD-4/0.8×4 | |||
| Longtemps voyageant | La terre | ZDY21-4/0.8×2 ZDY21-4/1.5×2 |
YZY22-4/1.5×2 YZR132M2-6/3.7×2 |
YZR22-4/1.5×2 | YZR160M1-6/6.3×2 YZR160M2-6/8.5×2 |
YZR160M1-6/6.3×2 YZR160M2-6/8.5×2 |
||
| Cabine | ZDR100-4/1.5×2 ZDR112-4/2.1×2 |
YZR112L1-4/2.1×2 YZR160M1-6/2.1×2 |
YZR112L1-4/2.1×2 YZR160M2 |
YZR160M2-6/8.5×2 YZR160L2-6/11×2 |
YZR160M2-6/8.5×2 YZR160L2-6/11×2 |
|||
| Grue électrique | Modèle | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Taille de levage | m | 6,9 | ||||||
| Devoir fonctionnant | A3 | |||||||
| Alimentation d'énergie | C.A. de 380V 60HZ 3phase (selon votre demande) | |||||||

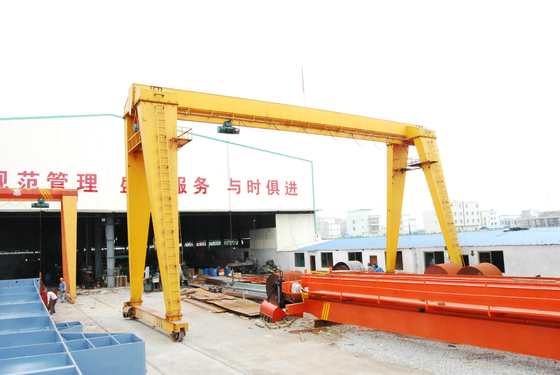

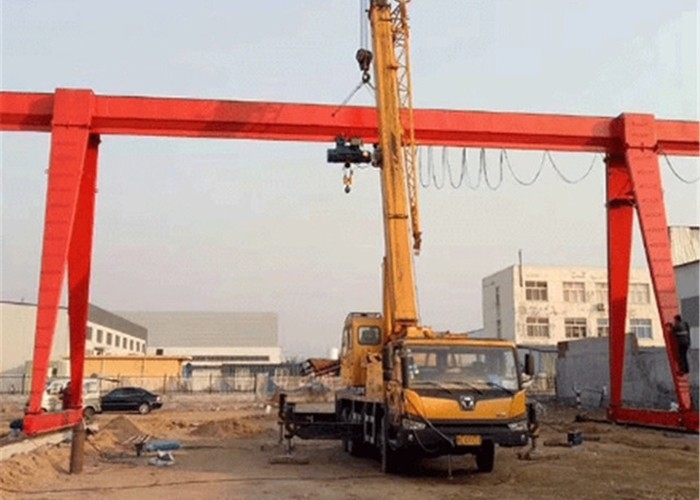

Portique simple Crane Series de poutre :

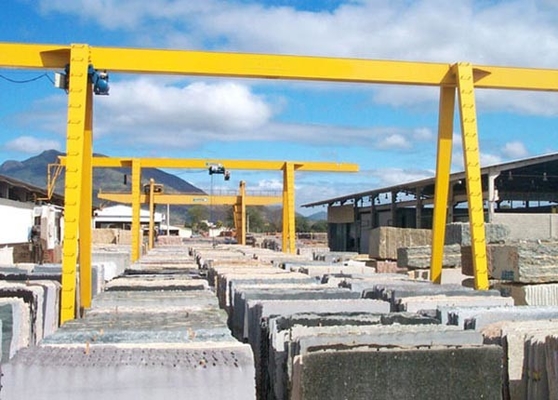

Application :
