| Lieu d'origine: | Chine |
| Nom de marque: | SANTO |
| Certification: | ISO, CE |
| Numéro de modèle: | MH, BMH, MHL, OMD |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | USD2000-10000/set |
| Détails d'emballage: | Pièces électriques et autres emballées dans une caisse en contreplaqué de haute qualité, poutres en |
| Délai de livraison: | 15-30 jours ouvrables |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 5000set/an |
| État: | Nouveau | garantie: | 12 mois |
|---|---|---|---|
| portée: | 7.5-35m | Service après-vente assuré: | Ingénieurs disponibles pour entretenir les machines à l'étranger,Installation sur le terrain, mise e |
| Caractéristique: | Grue portique | Max. hauteur de levage: | 6m~30m |
| Moment de levage évalué: | Différent | Max. charge de levage: | 1-20 t, max jusqu'à 32 t |
| Nom du produit: | Grue moulue de pont roulant | Application: | atelier, entrepôt, usines, usine, entrepôt et ainsi de suite |
| Surligner: | Grue de portique simple de poutre d'atelier,grue de portique simple de la poutre 10ton,Portique Crane Rail Mounted Type |
||
portique Crane Rail Mounted Type de Workshop Single Girder de modèle de 10ton MH
Description :
Données de base de produit
Modèle : MH
Capacité de levage : 1t-20t
Classe ouvrière : OIN A3
Méthode de contrôle : Contrôle de Cabinet, à télécommande et en suspens avec le contrôle de câble
Température ambiante : - 20-40℃ d'intérieur ou extérieur
Méthode de contrôle : Contrôle de Cabinet, à télécommande et en suspens avec le contrôle de câble
Pièces mécaniques principales : poutre principale, jambes de soutien, poutre inférieure avec la roue.
Pièces électriques : Longs moteurs de déplacement, moteurs de levage, moteurs de déplacement croisés, boîte de contrôle électrique, commutateurs de limite, limiteur de surcharge.
Utilisation de produit :
La grue de portique simple de poutre est la grue de portique sur rail moulue et très utilisée dans l'intérieur ouvert de yard et d'entrepôt pour le chargement matériel/le déchargement
Avantages de produit :
La grue de Single Girder Gantry de modèle de MH est équipée des moteurs de marque de dessus de la Chine, conception traditionnelle, technologie mûre, la livraison rapide, entretien facile, structure simple, coût économique lui font le best-seller parmi toutes les grues.
Les pièces détaillent de la grue de portique simple de poutre :
1. Mécanisme de levage
- Grue électrique de poutre simple
- MDG L type : Grue montée latérale avec le crabe
2. charriot conduit et poutre au sol d'extrémité
- Roue à flasque forgée
- Poutre en forme de boîte soudée rigide
- disposition compacte
3. Grider principal et jambes
- La poutre principale et 4 jambes sont en forme de boîte soudé
- Matériel : acier au carbone avec de haute qualité de Q235B ou de Q355B
- La poutre principale est reliée par des boulons de force.
- Joint de soudure examiné par le rayon de X ou l'examen ultrasonique ;
- Deflection≤1/800 conçu d'envergure
4. contrôle
- Contrôle de cabine
- Contrôle pendant
- Contrôle sans fil
5. pièces électriques
- Alimentation d'énergie de conducteur
- Tout le mouvement de grue sont indépendant et peuvent être courus simultanément.
- Degré IP55 de protection
- Les composants sont placés d'une manière amicale d'entretien, et la disposition entière fournit en bonne protection
- Des câbles de feston sont suspendus sur des selles de câble, fixes pour câbler des chariots, fonctionnant dans une C-voie galvanisée.
6. peinture
- protection contre la corrosion par le dérouillage par le grenaillage mécanique Sa2.5
- Première couche d'époxyde de revêtement 30 microns
- Deuxième couche d'époxyde de revêtement 30 microns
- Troisième couche du revêtement du polyuréthane 40 microns
- Épaisseur moyenne : environ 100 microns
- Couleur : Rouge ou orange selon des conditions
Spécification technique :
| Capacité | tonne | 3 | 5 | 10 | 16 | 20 | ||
| Envergure | m | 7, 10, 16,20,24,30, 35, 40 selon la condition | ||||||
| Méthode d'opération | Ligne en suspens avec l'extérieur de /Cabin/ de bouton-poussoir | |||||||
| Vitesse | Levage | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| Déplacement de croix | 20 | 20 | 20 | 20 | 20 | |||
| Longtemps voyageant | La terre | 20 | 20 | 20 | 20 | 20 | ||
| Cabine | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Moteur | Levage | Type /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Déplacement de croix | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Longtemps voyageant | La terre |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabine |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Grue électrique | Modèle | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Taille de levage | m | 6,9,12,18,24,30 | ||||||
| Devoir fonctionnant | A3 | |||||||
| Alimentation d'énergie | C.A. de 380V 50HZ 3phase (selon votre demande) | |||||||
Caractéristiques de sécurité :
Dispositif de protection de surcharge de poids, matériaux de bonne qualité tampon, commutateur de limite de déplacement de grue, fonction inférieure de protection de tension, système d'arrêt d'urgence, système de polyuréthane d'incidence de long temps de protection actuel de surcharge et ainsi de suite !
Application :
Des caractéristiques simples de grue de portique de poutre de vente chaude est largement appliquées pour faire charger et décharger le travail dans extérieur. Tel
en tant que les actions matérielles secteur, l'usine de ciment, l'industrie de granit, l'industrie du bâtiment, et construction de l'industrie et ainsi de suite.

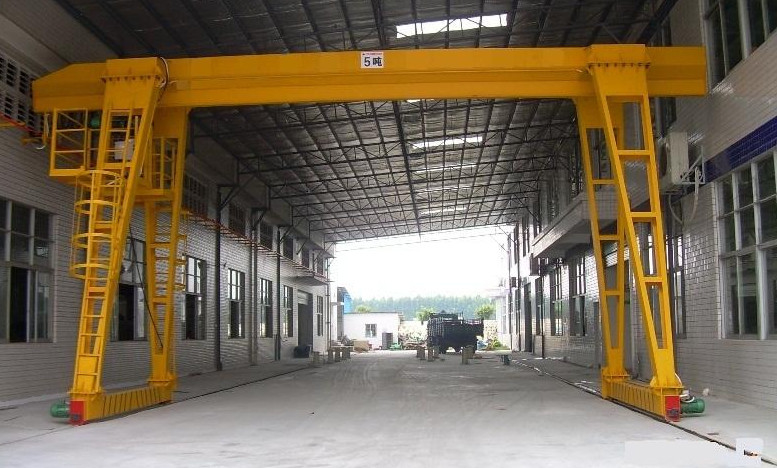

Crane Photos :
